WMS 8-Sensor-Achsmessgerät CL 101-2S - Laptop Version

WMS CL 101-2S – 8-Sensor-Achsmessgerät für die professionelle Achsvermessung

Das WMS CL 101-2S ist ein professionelles 8-Sensor-Achsmessgerät für PKW und wurde für den täglichen Einsatz in Kfz-Werkstätten entwickelt. Vier Messwertaufnehmer mit insgesamt acht hochpräzisen Sensoren erfassen die relevanten Achsgeometriewerte und übertragen die Messdaten kabellos an den Achsmesscomputer.

Eine Besonderheit des Systems ist seine hohe Flexibilität bei der Wahl des Arbeitsplatzes. Das CL 101-2S kann an verschiedenen Hebebühnentypen eingesetzt werden und ermöglicht mit der Funktion „Messwerte einfrieren“ sogar die Achsvermessung auf einer 2-Säulen-Hebebühne.

Die intuitiv aufgebaute WMS Achsmesssoftware, eine umfangreiche Fahrzeugdatenbank mit KBA-Suche sowie ein spezielles Spoiler-Programm erleichtern die tägliche Arbeit und ermöglichen auch die Vermessung tiefergelegter oder verspoilerter Fahrzeuge.

8 Sensoren für eine präzise Achsvermessung

Das WMS CL 101-2S arbeitet mit vier Messwertaufnehmern und insgesamt acht hochpräzisen Sensoren. Damit werden die für die Fahrwerksvermessung relevanten Achswerte erfasst und an den Achsmesscomputer übertragen.

Die Messwertübertragung erfolgt im normalen Betrieb kabellos. Bei Bedarf steht zusätzlich eine Kabelverbindung zur Verfügung.

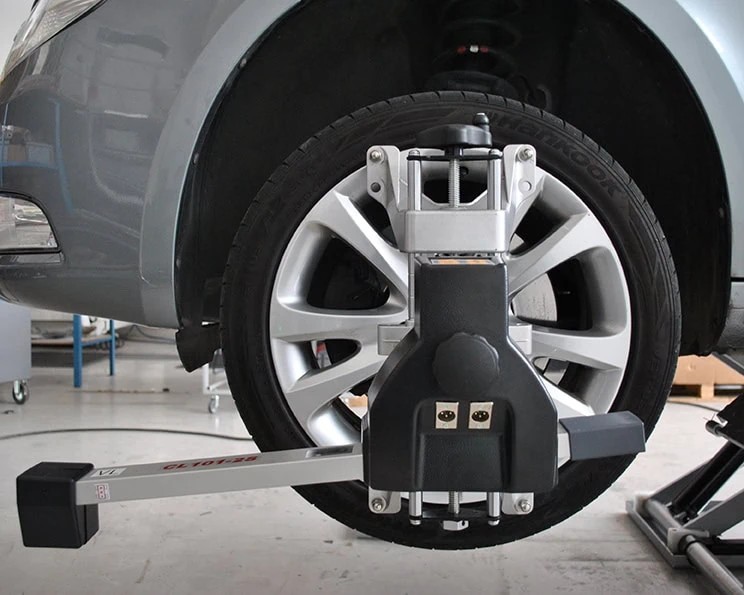

Patentierte Messköpfe für mehr Flexibilität

Die Messwertaufnehmer besitzen eine speziell entwickelte, patentierte Bauform. Sie verhindert, dass der Messstrahl durch den Hubarm einer Hebebühne unterbrochen wird.

Dadurch lässt sich das WMS Achsmessgerät flexibel mit unterschiedlichen Werkstatt- und Hebebühnenkonzepten kombinieren.

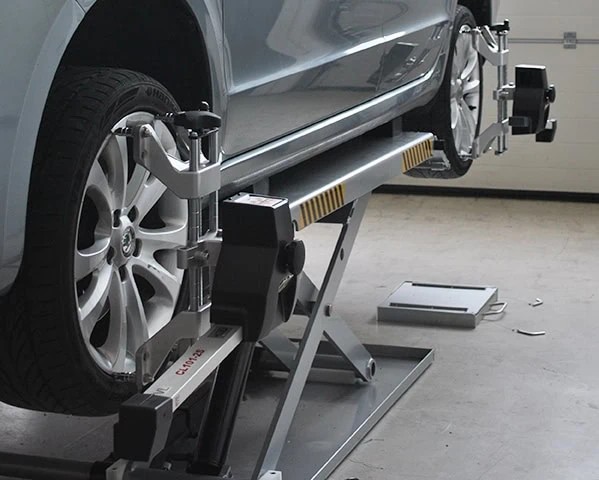

Für verschiedene Hebebühnen geeignet

Das CL 101-2S ist nicht auf einen bestimmten Achsmessplatz beschränkt. Das System kann unter anderem mit folgenden Hebebühnen eingesetzt werden:

• Fahrbahn-Scherenhebebühnen
• Unterflurbühnen
• Kompakt-Scherenhebebühnen
• 4-Säulen-Hebebühnen
• 2-Säulen-Hebebühnen mit der Funktion „Messwerte einfrieren“

Achsvermessung auf einer 2-Säulen-Hebebühne

Mit der Funktion „Messwerte einfrieren“ lässt sich eine Achsvermessung auch auf einer 2-Säulen-Hebebühne durchführen. Die relevanten Messwerte können dabei für den weiteren Arbeitsablauf gespeichert bzw. eingefroren werden.

Das erweitert die Einsatzmöglichkeiten insbesondere für Werkstätten, die keinen ausschließlich für die Achsvermessung vorgesehenen Fahrbahn-Arbeitsplatz besitzen.

Arbeitsplatz-Speicher gleicht Bodenunebenheiten aus

Unebenheiten des Werkstattbodens können das Ergebnis einer Achsvermessung beeinflussen. Die integrierte Arbeitsplatz-Speicherfunktion ermöglicht es, entsprechende Abweichungen technisch zu kompensieren.

Bis zu vier unterschiedliche Arbeitsplätze können gespeichert werden. Dadurch kann das Achsmessgerät flexibel an mehreren geeigneten Positionen innerhalb der Werkstatt eingesetzt werden.

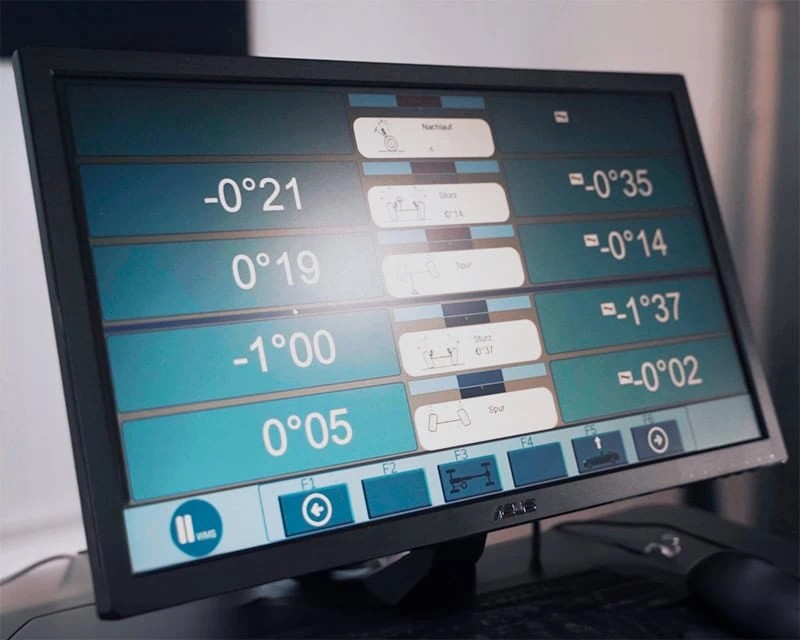

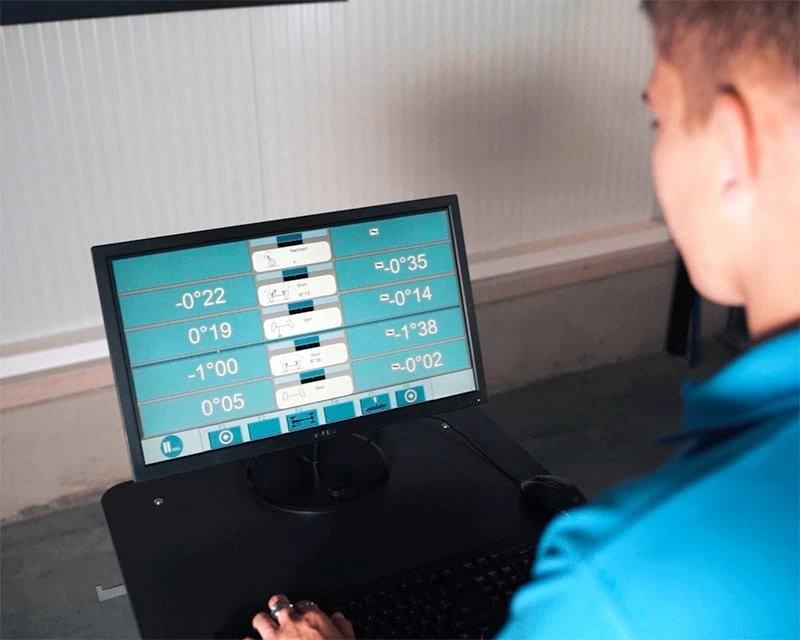

Intuitive Achsmesssoftware mit 6-Tasten-Bedienung

Die WMS Achsmesssoftware wurde auf eine möglichst unkomplizierte Bedienung im Werkstattalltag ausgelegt. Das zentrale 6-Tasten-System führt übersichtlich durch die einzelnen Schritte der Achsvermessung.

Damit können wiederkehrende Vermessungsarbeiten effizient durchgeführt werden, ohne dass der Anwender ständig durch komplexe Menüstrukturen navigieren muss.

Spoiler-Programm für tiefergelegte Fahrzeuge

Tiefergelegte Fahrzeuge, große Schweller oder Spoiler können bei herkömmlichen Achsmesssystemen die Messung erschweren. Für solche Fahrzeuge verfügt das WMS CL 101-2S über ein integriertes Spoiler-Programm.

Dadurch können auch Fahrzeuge mit verändertem Fahrwerk oder ausgeprägten Karosserieanbauteilen einfacher in den Vermessungsprozess integriert werden.

WMS Data Pro Fahrzeugdatenbank mit KBA-Suche

Die integrierte WMS Data Pro Fahrzeugdatenbank unterstützt den Anwender bei der Auswahl des richtigen Fahrzeugs und der Ermittlung der benötigten Sollwerte.

Besonders praktisch ist die Fahrzeugsuche über die KBA-Nummer. Dadurch kann das Fahrzeug anhand seiner Schlüsselnummern schneller identifiziert werden.

Zusätzlich stehen eine bildgestützte Modellsuche sowie detaillierte und illustrierte Informationen rund um die Achsvermessung zur Verfügung. Regelmäßige Datenbank-Updates sorgen dafür, dass die Fahrzeugabdeckung fortlaufend aktualisiert werden kann.

Standard- und Laptop-Version erhältlich

Das WMS CL 101-2S ist in unterschiedlichen Arbeitsplatzkonfigurationen verfügbar:

• Standard-Version, Art.-Nr. 1012: mit PC und Fahrwagen
• Laptop-Version, Art.-Nr. 1013: mit Laptop und Wandkonsole

Dadurch kann das Achsmesssystem passend zu den räumlichen Gegebenheiten und Arbeitsabläufen der jeweiligen Werkstatt gewählt werden.

Technische Daten der Messwertaufnehmer

Lieferumfang des WMS CL 101-2S

• WMS CL 101-2S Achsmesscomputer mit Achsmesssoftware
• WMS Fahrzeugdatenbank
• 4 Messwertaufnehmer mit insgesamt 8 Sensoren

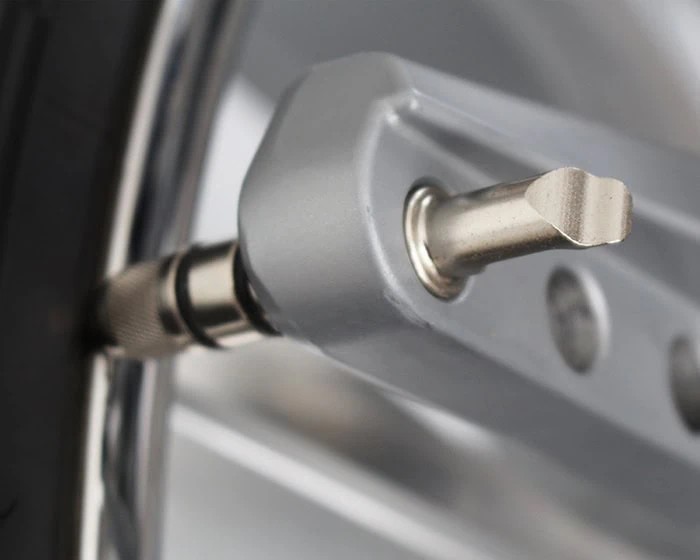

• 4-Punkt-Radhalter RH4/4 im 4er-Satz
• 4 Radhalteraufnahmen zur Befestigung
• 2 Drehplatten DSP 1000
• 2 Lade- und Übertragungskabel, 5 m
• 2 Lade- und Übertragungskabel, 10 m
• Lenkradwaage
• Lenkradfeststeller
• Bremsfeststeller

Je nach gewählter Variante gehören außerdem die entsprechende PC-/Laptop-Ausstattung sowie Fahrwagen bzw. Wandkonsole zum Lieferumfang. Bei der Standard-Version sind Monitor, Tastatur, Maus und DIN-A4-Farbdrucker vorgesehen.

WMS CL 101-2S für den professionellen Achsmessplatz

Das WMS CL 101-2S 8-Sensor-Achsmessgerät kombiniert präzise Messtechnik mit einer praxisorientierten Software und flexiblen Einsatzmöglichkeiten. Besonders die kabellose Datenübertragung, die Arbeitsplatz-Speicherfunktion und die Möglichkeit zur Vermessung auf unterschiedlichen Hebebühnen machen das System interessant für freie Kfz-Werkstätten und Reifenbetriebe.

Mit KBA-Fahrzeugsuche, WMS Data Pro, Spoiler-Programm und vier Messwertaufnehmern mit acht Sensoren steht eine komplette Lösung für die professionelle PKW-Achsvermessung zur Verfügung.

Hinweis: Der genaue Lieferumfang unterscheidet sich zwischen Standard- und Laptop-Version. Bitte bei der Bestellung die gewünschte Ausführung beachten.
