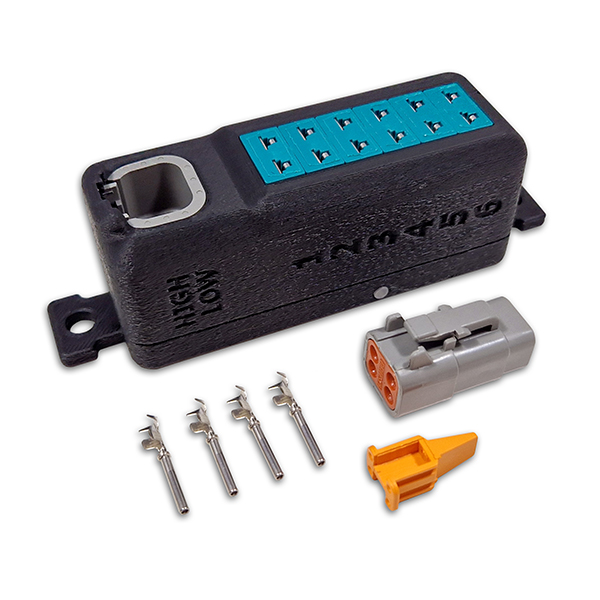

Thermo Couple Converter (TCC06) with DTM 4 pin plug

319,00 €*

Inhalt: 1 Stück

Preise inkl. MwSt. zzgl. Versandkosten

Versandfertig in 1 Tag, Lieferzeit 5-7 days

Produktnummer: CC22926

Thermo Couple Converter (TCC06) with DTM 4-pin

Discover the TCCXX family - the big siblings of our trusted TCC01! Are you wondering what makes the TCC06 so special? The significant difference lies in the method of data transmission. While the TCC01 outputs an analog 0-5 volt signal, the TCC06 sends its readings directly to the CAN bus. Our TCCXX family is available in four different sizes and versions: TCC04, TCC06, TCC08, and TCC10.

With the TCCXX modules, you can connect an impressive up to ten Type-K thermocouples and conveniently transmit the readings over the CAN bus or monitor them directly on your WLAN-enabled device.

Type-K thermocouples are highly versatile. You can use them to measure exhaust temperatures (EGT), temperatures before and after the intercooler, cylinder head temperatures, water temperature, oil temperature, and much more. The best part is that all measurements are cold-junction compensated and offer an impressive measurement range of 0 to 1250°C with a resolution of 0.25°C (14 bits).

The TCC04 modules come with a practical four-pin DTM connector for CAN and miniaturized K connectors. They support the CAN 2.0A/B standard with flexible configuration, which means they are compatible with a variety of devices from other manufacturers.

But the highlight of the TCCXX models is undoubtedly their WLAN connectivity. You can easily configure, update your module, and retrieve real-time temperature data and thermocouple status using your smartphone or PC.

Configuring the devices via WLAN is a breeze:

- You can set the CAN speed, be it 125kbps, 250kbps, 500kbps, or 1Mbps.
- Choose from different emulation modes like Standard, Motec, Haltech, Ecumaster, or AEMnet.
- Adjust the default CAN bus ID and choose between Big or Little Endian.

And the best part: Our TCCXX models are compatible with a wide range of control units, including Emtron, MaxxECU, Motec, Haltech, Ecumaster (black/classic), LinkECU, and many more.

Dive into the world of TCCXX and experience the future of temperature measurement and monitoring. With this innovative technology, you are well-equipped for any application. Get your TCCXX module now and embark on the future of temperature measurement!

```

Hersteller "Can Checked GmbH"

Herstellerangaben gemäß Produktsicherheitsverordnung:

Hersteller:

CANchecked GmbH

Am Lehmberg 3 58507 Lüdenscheid

Tel: +49 (0) 2351/36 69 272

E-Mail: order@canchecked.de

Web: www.CANchecked.de
